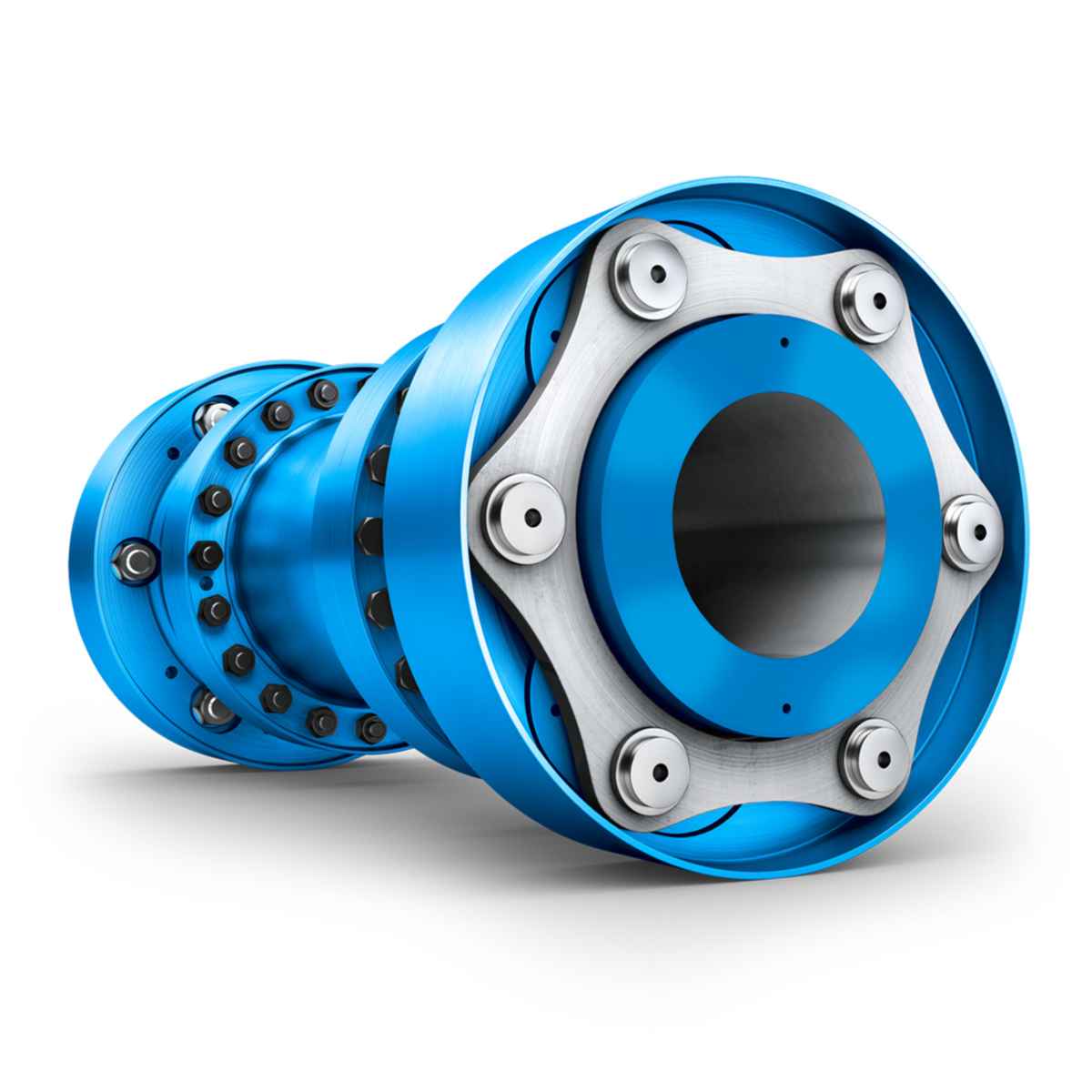

ARPEX ART 涡轮联轴器
最大速度 720 KM/H
无背隙,扭转刚性全钢盘式联轴器适用于高速应用
额定力矩范围:TKN = 1,000 Nm 至 588,500 Nm(结构尺寸为 16 时)
温度范围:-40°C 至 +280 °C
ARPEX ART® 涡轮联轴器由纯自主型专有技术和最高的功率密度组成。它们可以应用在各式高速驱动系统中,这些系统在传递力矩的同时还需要实现轴位移。ARPEX ART 的钻孔能力和安全性一定能够满足您的需求:其紧凑型结构可以在极小的空间内平衡所有预期出现的位移,同时实现最高的力矩、最低的重量和准确的重心位置。
ARPEX ART 的双重万向节工作原理即使在高负载情况下,也能够实现非常高的径向偏移。借助轻薄的单层摩擦片在轴出现位移时能够确保所产生的恢复力保持相对较低的状态。ARPEX ART 涡轮联轴器的摩擦片由高度合金化的不锈钢弹簧杆及由优质调质钢制成的联轴器部件组成。
ARPEX ART 的优势之一是其可实现的动平衡质量。由此可实现非常高的加工质量、极低的制造公差和高精度的组装过程。
优势一览
摩擦片无需润滑
通过已获得专利的取决于形状的摩擦片组锥形螺栓实现无间隙的力矩传输
较高的动平衡质量
符合 API 671
可以在有爆炸危险的区域中使用;认证符合 2014/34/EU (ATEX)
出厂时已安装好半个联轴器及传输单元,后续安装步骤简单
恢复力较低
无需移动机器即可安装或拆卸联轴器
应用领域
海运和船舶建造:单电机船舶、多电机船舶、挖泥船、发电机减速机、安装船
油气:泵、风扇、压缩机、空气电容器
能量生产:发电机、燃气涡轮机、锅炉给水泵
化学和制药:泵和压缩机
糖:发电机,气轮机
其他的使用方式:试验台
除了久经考验的 MHM 和 BVB 型号,我们还为您提供重心优化型 XVX。联轴器部件的布局实现了连接轴较低的力矩负载。这种结构型式非常适用于对重心和半联轴器重量有较高要求的高速涡轮机应用。
